CAD如何智能識別散線圖并創建成塊
在CAD圖紙優化過程中，將散亂的線段智能整合為圖塊是提升設計效率的關鍵技術。本教程將解析CAD如何智能識別散線圖并創建成塊的有效方法，將符合邏輯連接的散線圖元智能轉化為可重復使用的圖塊，幫助您快速實現圖紙標準化，提高繪圖工作效率。
問題描述：

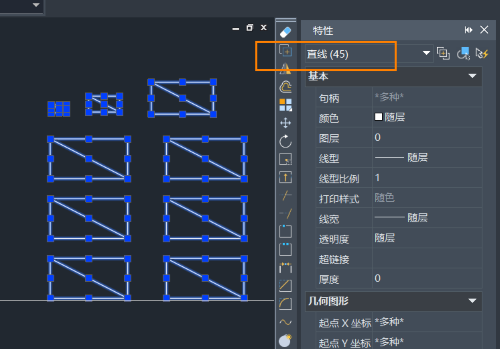

圖紙中有相同圖形，或者是用pdf輸入到dwg后生成的散線圖，如何把這些散線圖形智能識別做成塊？
步驟指引：
1.點擊菜單【智能-匹配-批量成塊】；

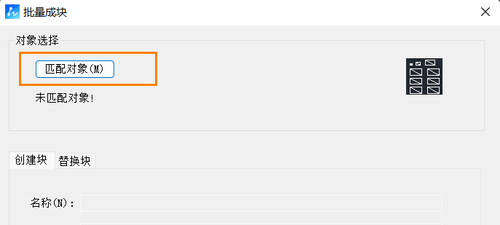

2.選擇【匹配對象】；

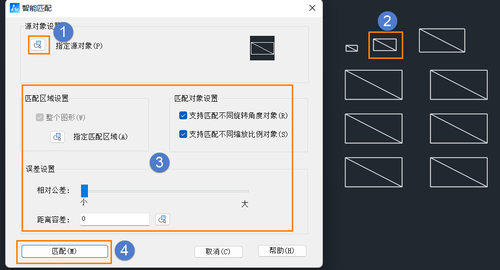

3.選擇【指定源對象】，在圖中選擇需要組成塊的圖元，在匹配設置和誤差設置里進行調整，公差和容差越大，可以識別的類似預覽圖中的圖形會越多，點擊【匹配】；

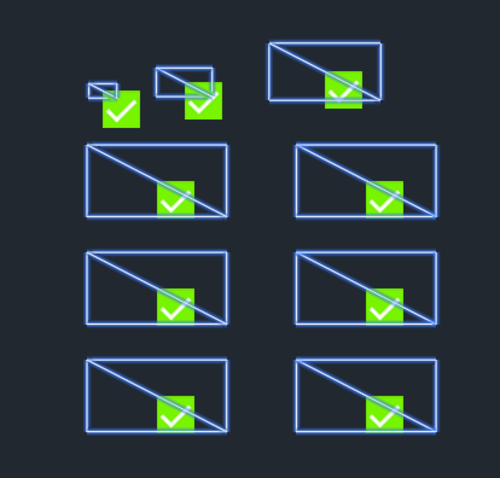

4.看到圖中類似圖元，無論大小比例，只要類似，都能被識別，識別后的圖形會用綠色勾號進行標識；

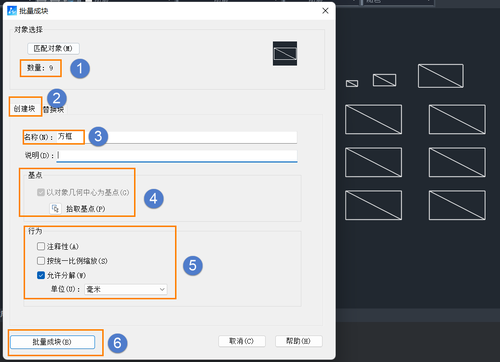

5.回車或者空格進行確認，此時會彈出【批量成塊】對話框，可以看到識別數量，點擊【創建塊-名稱】，進行塊的命名，也可以設置塊基點、允許分解等一系列參數，最后點擊【批量成塊】；

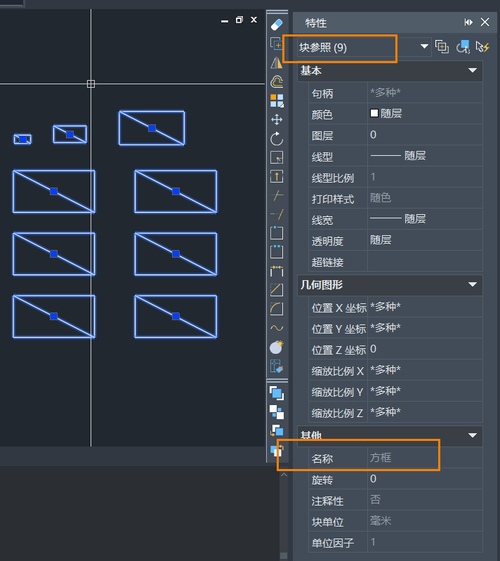

6.再次框選全圖可以看到圖形成為了圖塊。
本文的分享就到這里，希望能為你提供實用的信息。感謝你的耐心閱讀，歡迎留言交流！
