CAD如何轉換WORD/EXCEL里圖紙的打開方式
在日常辦公和工程設計中，我們經常需要將CAD圖紙插入Word或Excel文檔中，以便進行方案展示、技術說明或數據整理。然而，直接插入的CAD文件可能無法在目標文檔中正常顯示或編輯，這時就需要調整文件的打開方式或轉換格式。那么，如何雙擊可以用中望打開？本文將幫助您輕松實現CAD與Office文檔的無縫銜接，提升工作效率。
圖紙是在CAD選中對象后復制粘貼到Office里的，為OLE對象，雙擊時會找原粘貼的時用的CAD打開。

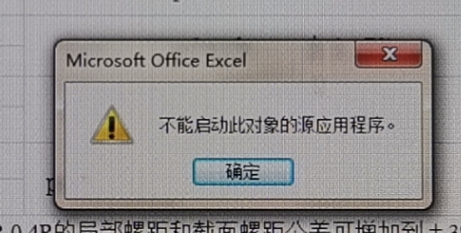

如果粘貼時使用的不是中望CAD，那么雙擊就無法啟動中望CAD打開。
中望提供了一個工具【ZwConversionOleID.exe】，將Office文件轉換，達到雙擊OLE圖紙用中望CAD打開的目的。

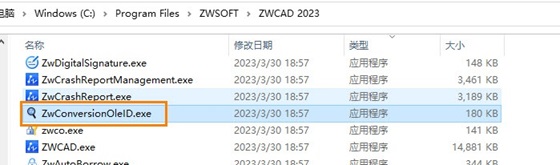

- 打開中望cad的安裝目錄，找到并運行【ZwConversionOleID.exe】程序；

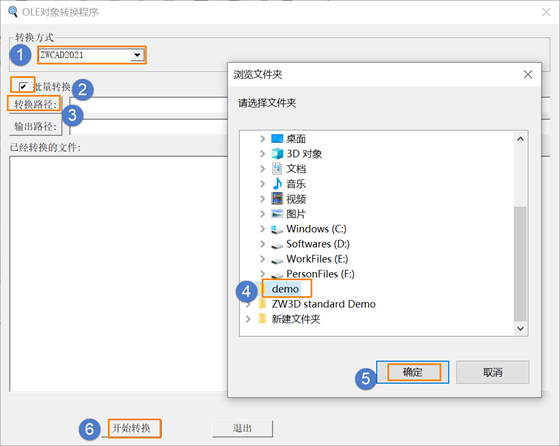

- 選擇【轉換方式】為當前中望CAD版本，點擊【轉換文件】加入需要轉換的Office文檔，或者勾上【批量轉換】選擇文檔所在的路徑，設置轉換后文件的【輸出路徑】，點擊【開始轉換】。如下圖：
- 轉換完成后，文件里的OLE圖形即可雙擊后用中望CAD打開。
以上就是本文的全部內容，謝謝你的關注和閱讀~
