怎么讓CAD的文字沿著弧線排列

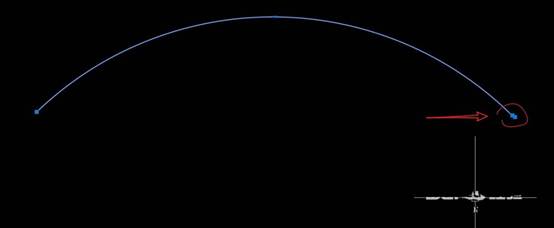

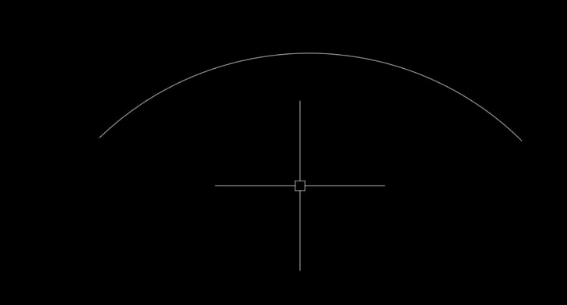

1、先畫一個大圓弧。在大圓弧尾端畫一個小圓弧，小圓弧半徑要向外面，用合并功能把兩段圓弧合并成多段線。
2、編輯一個文字，修改文字大?。S心意?。淖值膶φP(guān)系要改成“正中”
3、編輯好文字了，要把文字創建成塊，輸入“B”回車，彈出塊定義對話框，寫上名稱，選擇對象為文字，選擇拾取點為文字下方正中，點擊確定。塊就創建好了。

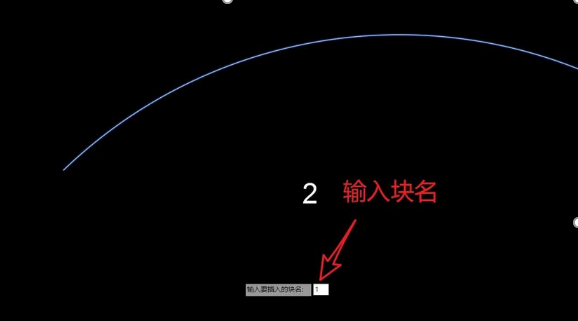

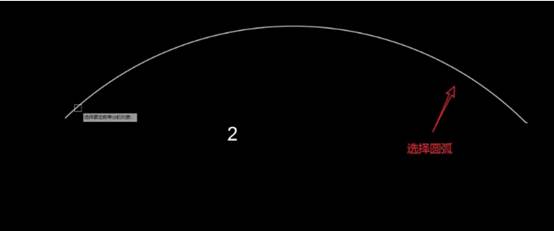

4、輸入“DIV”選擇要等分的對象：選擇圓弧，跟據命令欄提示，輸入“B”回車，輸入塊的名字回車。對齊和對象選擇默認“Y”回車，輸入需要的數量回車，文字就均分對齊了。

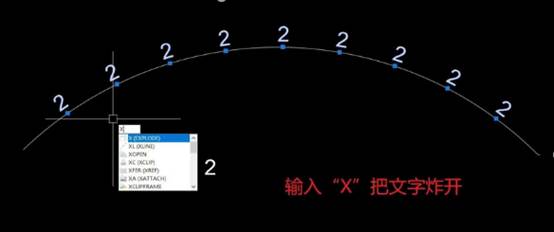

5、現在選中所有文字，輸入“X”把文字炸開，編輯單個的文字，把文字改成需要的句子！

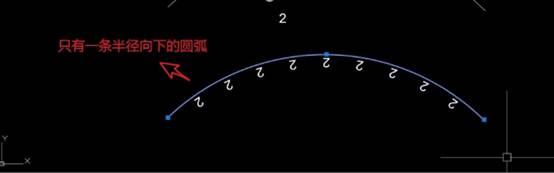

6、如果剛開始只畫一個向下半徑的圓弧，文字均分對齊時就會是倒立的，如圖

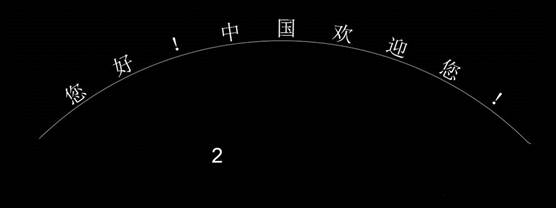

以上就是cad中制作文字沿弧形排列的教程，希望大家喜歡。
