在實際工作中如果所有零件都需要重新進行三維CAD設計的，工作量將是非常浩大，特別是每次設計時，零件的形狀類型是相同的，但所需的尺寸不同，倘若每次都要在三維設計軟件里修改相關參數，難免會影響設計效率和尺寸的準確度。如果能夠提前設定好模板，在面對不同尺寸時進行選擇，將極大地提高工程師三維CAD設計效率。今天小編邀請到一位資深工程師跟大家分享一個小技巧，以中望3D這款簡易靈活的三維設計軟件為例，介紹如何利用自定義標準件功能，簡化規格不同的零件設計流程。
       本文以貨架拉桿案例，拉桿需要在多個關節中使用，因此要求相同的形狀，不同的長度，可以更好地體現自定義標準件功能的靈活性。

中望3D自定義標準件讓三維CAD設計更靈活

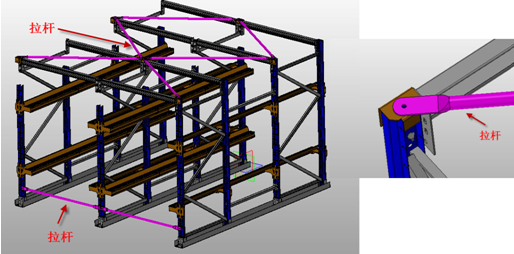

圖/貨架拉桿的三維CAD設計

       根據設計意圖來繪制拉桿零件，關鍵在于拉桿的長度。這里，需要確定好拉桿長度，必須理清確定該尺寸的緣由及參考來源。如下圖：

中望3D自定義標準件讓三維CAD設計更靈活

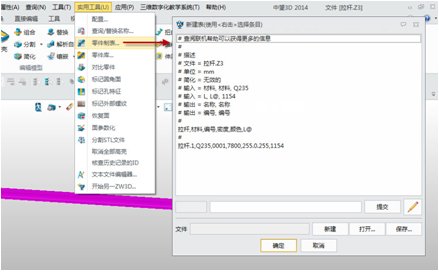

     1. 創建完模型后，使用中望3D的零件制表功能， 如下圖：

中望3D自定義標準件讓三維CAD設計更靈活

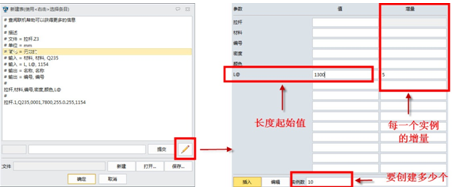

       2. 設定零件庫參數。如下圖：

中望3D自定義標準件讓三維CAD設計更靈活

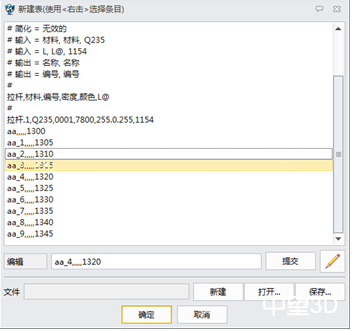

     3. 點擊確定，即可看到新的零件數據庫。

中望3D自定義標準件讓三維CAD設計更靈活

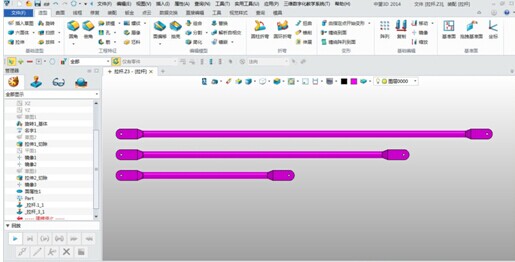

      4. 在以后的零件形狀修改的過程中，只需選擇零件庫的長度，并確定零件庫的保存路徑，即可完成修改。

中望3D自定義標準件讓三維CAD設計更靈活
中望3D自定義標準件讓三維CAD設計更靈活

       面對這種同類型，不同規格的零件圖紙?jiān)O(shè)計，工程師巧妙地利用中望3D的自定義標準件功能，創建出新的零件庫，就能告別過去繁瑣的修改尺寸工作，精簡為一鍵選擇。大大提高設計師的設計效率，降低出錯率，使設計變得快捷。全新的中望3D2015beta測試版也將在2015年2月初發布，歡迎免費下載體驗更多智能建模及模板自定義功能。同時，中望3D免費三維CAD網絡培訓特邀請了資深工程師跟大家分享其寶貴的實戰經驗，和中望3D2015版的最新功能，立即免費報名 http://www.zw3d.com.cn/special/zhuanqu/list-102.html，贏取中望3D2015正版激活號。
      結合三維CAD圖紙可更好地理解中望3D自定義功能，請到中望技術社區的中望3D圖紙交換版塊免費下載：http://www.zwcad.com/community/thread-19266-1-1.html
