模具是現代工業的核心，是衡量國家制造業水平的重要標志之一。市場上大多數的工業產品在生產中都需要模具，而每套模具都是一個非常復雜且相對完整的整體，當中包含著多個零件。作為模具工程師，在花費大量時間和精力繪制完模具三維圖后，還需將大量的零件轉化成2D圖紙，這是一個極其繁瑣的工作。為幫助工程師提高工作效率，中望3D2020提供了“模具出圖”功能，可大幅度簡化圖紙轉化的操作步驟。

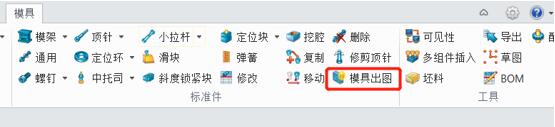

圖/中望3D模具出圖功能
中望3D2020的“模具出圖”功能可以將當前模具中所有的零部件模型一次性基于給定的圖紙模板進行自動出圖，其中包括裝配、模板、頂針、型芯型腔、滑塊、斜頂、散件等等。中望3D2020的這種批量出圖特性，避免工程師將一個個模型手動激活、然后手動選擇圖紙模板、再手動進行視圖投影標注等諸多低效率的人工操作，從而大幅提高操作效率、節省時間成本。
與此同時，中望3D2020還提供了靈活自由的出圖設置，例如在3D模型中提供了模具類型的選擇，支持工程師根據時間需要選擇所需的出圖的類型。而在工程圖尺寸的選擇上，軟件允許工程師建立符合自己公司制圖要求的圖紙模板標準，以方便使用及后續直接調用。模具出圖過程中，開模方向決定了生產工程圖的視圖投影角度，中望3D支持工程師根據當前模具的開模方向進行相對應的選擇，同時工程師也可根據需要更改自動標注設置。

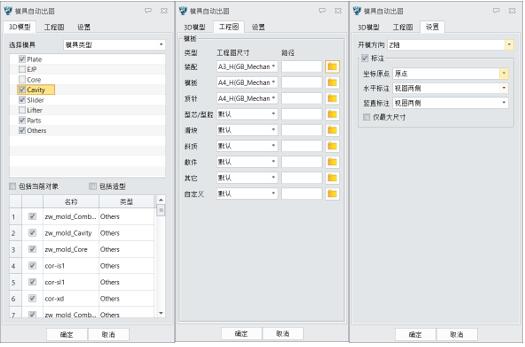

圖/模具出圖相關設置

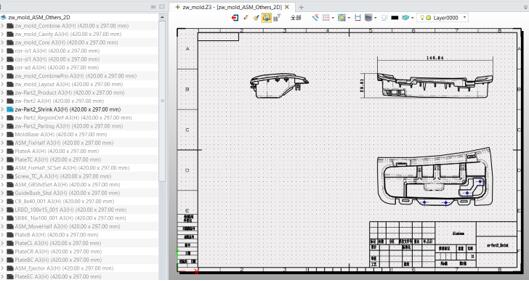

圖/出圖效果示例
小結：在中望3D2020中，工程師通過“模具出圖”功能，只需進行簡單便捷的設置就可以一次性將大量三維模型轉化成2D圖紙，以50個圖紙為例，經測試僅需50多秒。由此可見，中望3D2020模具出圖功能可以大幅度簡化工程師以往低效的手動操作，幫助快速完成出圖工作。
