在CAD中，繪制的每一個圖形對象都具有自己的特性，有些特性是基本特性，適用于多數的對象，例如，圖層、顏色、線型和打印樣式。有些特性是專用于某個對象的特性，例如，圓的特性包括半徑和面積，直線的特性包括長度和角度等。改變對象特性值，實際上就改變了相應的圖形對象。
一、【特性】選項板
通過【特性】選項板，我們可以查詢、修改對象或?qū)ο蠹乃刑匦浴?/p>
啟動【特性】選項板的方式有以下幾種。
1.快捷鍵：Ctrl+1 組合鍵。
2.命令行：輸入【PROPERTIES/PR/MO】命令。
3.菜單欄：選擇【工具】--【選項板】--【特性】菜單命令。
4.功能欄：單擊我們工具欄中【特性】的按鈕
我們看看操作如何使用【特性】選項板修改線寬
1.單擊我們菜單欄中【打開】按鈕

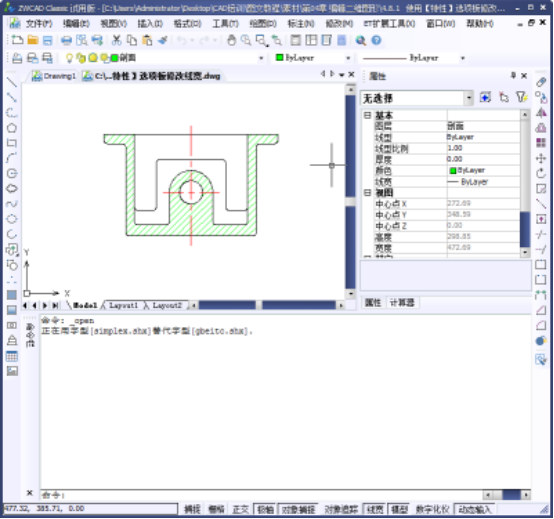

，打開我們的素材文件，參考下圖

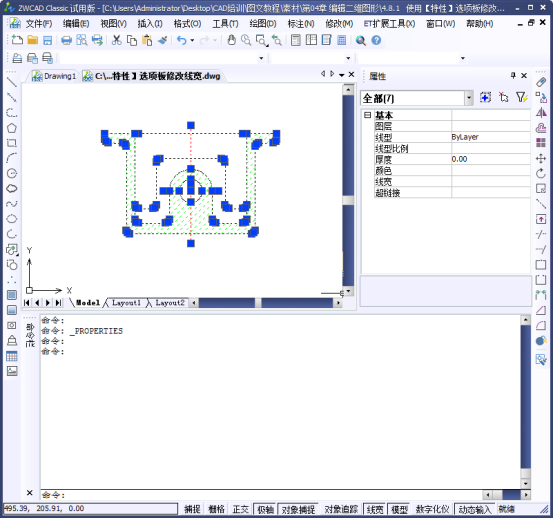

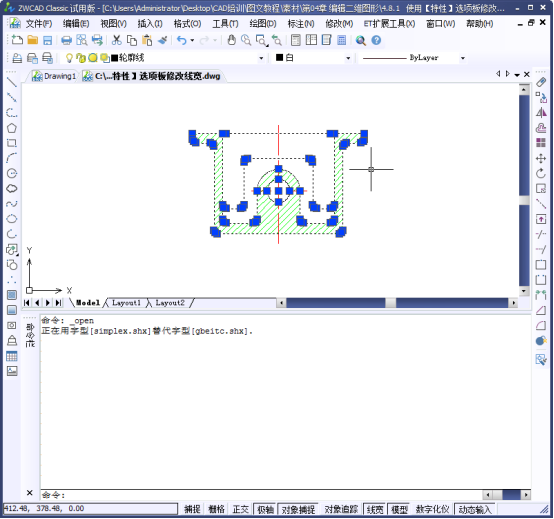

2.然后我們選中零件的輪廓線條，準備進行對其的線寬修改，參考下圖
3.然后我們在命令行中輸入【PROPERTIES】命令，打開我們的【特性】選項板。

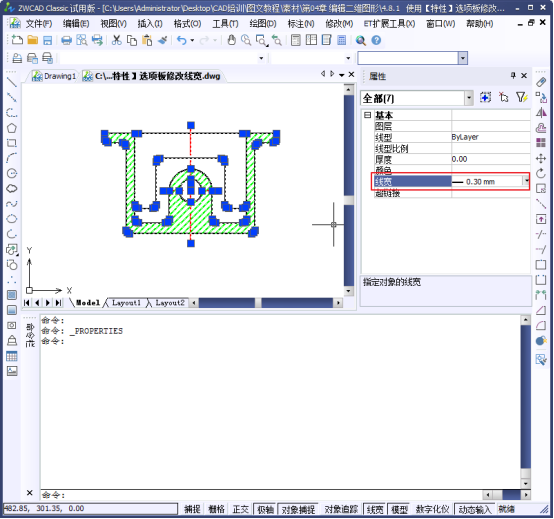

4.我們在常規的選項卡中，修改【線寬】為0.3mm，參考下圖。

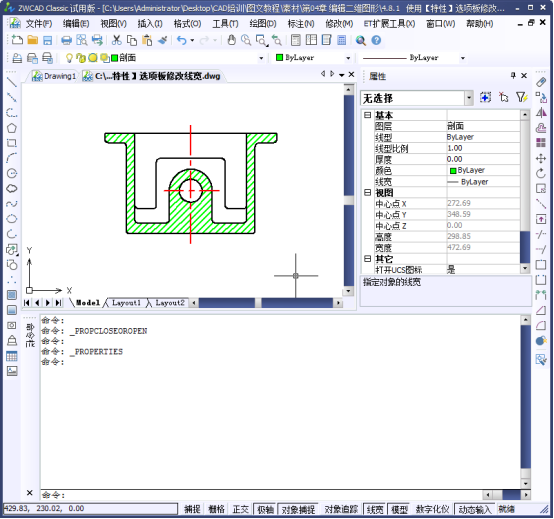

5.這時我們的零件線型寬度已經被我們改變，圖形的效果參考下圖。
技巧點撥
單擊選項板右上角的各工具按鈕，可以選擇多個對象或者創建符合條件的選擇集，一般我們統一修改選擇集的特性。
如何快捷進行特性命令

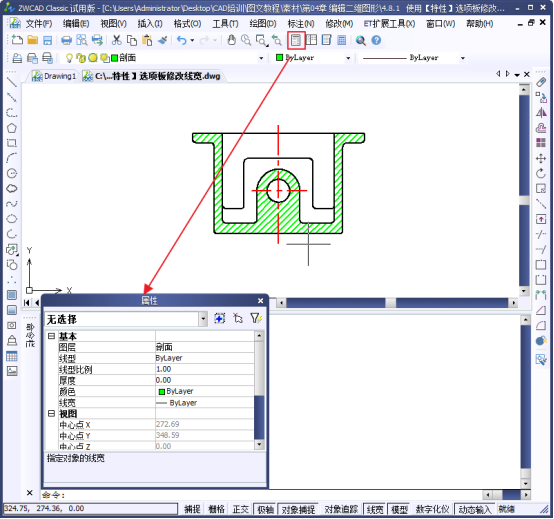

我們的狀態欄中有個【特性】的快捷按鈕，單擊后，我們在選擇圖形，系統就可以自動的彈出【屬性】面板，如下圖所示，我們就可以快速的了解和修改圖形的顏色、圖層、線型、長度等屬性。
