圓弧時圓上的任意兩點間的一部分。
啟動【圓弧】命令的方式有以下幾種。
1.命令行：輸入ARC/C命令。
2.菜單欄：選擇【繪圖】--【圓弧】菜單命令。
3.工具欄：單擊【繪圖】工具欄中的【圓弧】按鈕。
溫馨提醒
繪制圓弧的時候要注意起點和端點的前后順序，這個決定這圓弧的朝向。
我們來舉個例子看看如何繪制圓弧吧。

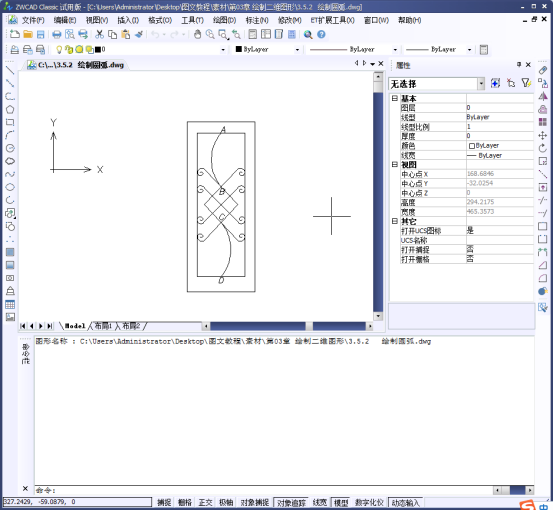

1.選擇打開我們的元素文件。

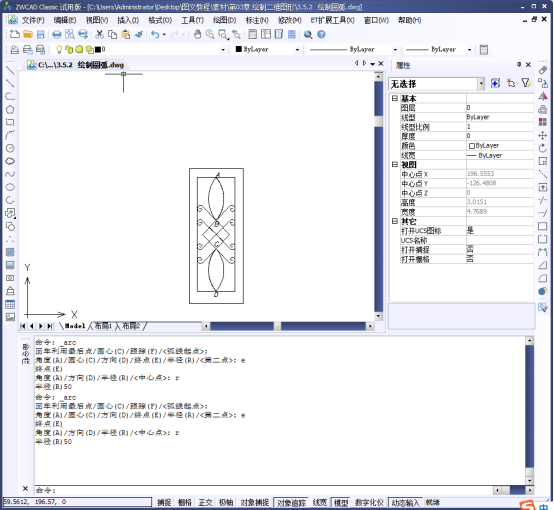

2.單擊【繪圖】工具欄中的【圓弧】按鈕，繪制半徑為50的圓弧，操作參考下圖。

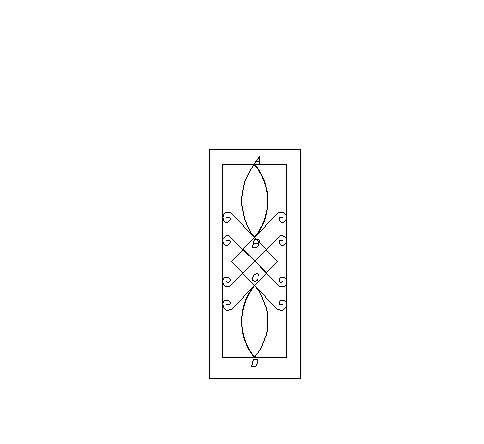

3.注意我們一開始說的，前后順序，這決定了圓弧的朝向。最后我們得到的圖如下。
圓環又是如何繪制的呢？
【圓環】由同一圓心、不同直徑的兩個同心圓組成的。繪制圓環的主要參數有圓心、內直徑和外直徑。
溫馨提示
如果我們的圓環內直徑為0時，則圓環為填充圓。
啟動【圓環】命令的方式有以下幾種。
1.命令行：輸入【DONUT/DO】命令。
2.菜單欄：選擇【繪制】--【圓環】菜單命令。
3.工具欄：單擊【繪圖】面板中的【圓環】工具按鈕。
CAD默認情況下所繪制的圓環為填充的實心圓形，使用FILL命令，可以控制圓環或圓的填充可見性。
我們來看看如何繪制圓環

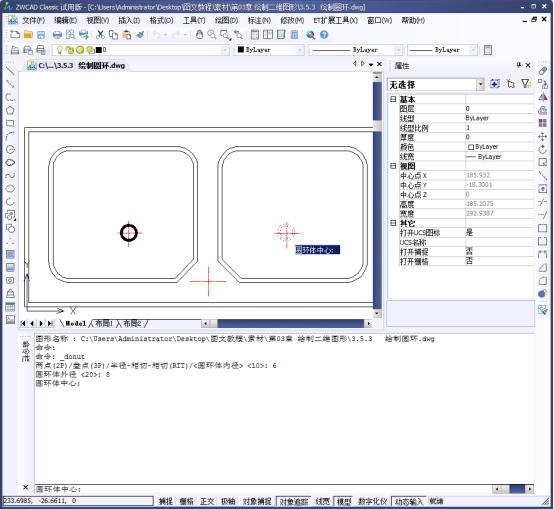

1.選擇【文件】--【打開】菜單命令，打開我們的元素文件，如下圖。

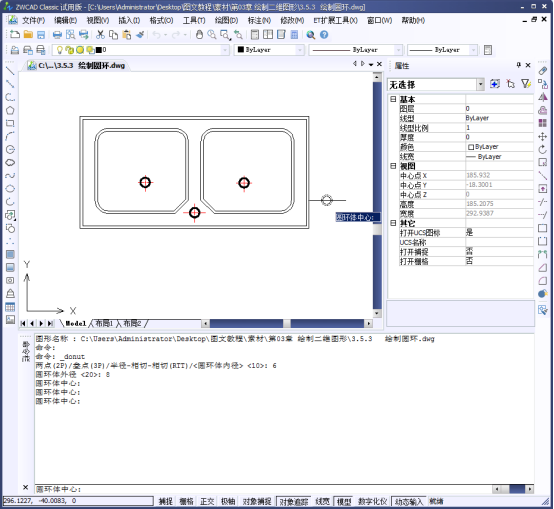

2.選擇【繪圖】--【圓環】菜單命令繪制內徑為3、外徑為4的圓環，如下圖所示，參考其操作過程。
3.最后我們就可以得到最后的圖了。
以上，是我們中望CAD提供的參考操作方式。
