內部塊僅限于在創建的圖形文件中使用，當其他文件中也需要使用的時候，則需要穿件外部塊，也就是永久塊。外部圖塊不依賴于當前圖形，可以在任意圖形文件中調用并且插入，使用【寫塊】可以創建外部塊。
調用【寫塊】命令的方法有以下幾種。
- 命令行：在命令行中輸入【W(wǎng)BLOCK/W】

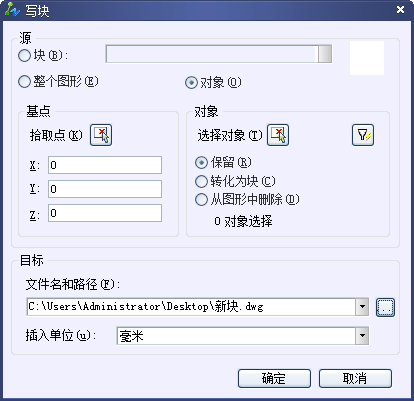

在執行該命令后，系統會自動彈出【寫塊】對話框，參考下圖。
【寫塊】對話框常用選項介紹如下。
【塊】：將已經定義好的快保存，可以在下拉列表中選擇已有的內部塊，如果當前文件中沒有定義的塊，該單選按鈕不可用。
【整個圖形】：將當前工作區中的全部圖形保存為外部塊。
【對象】：選擇圖形對象定義為外部塊。該項為默認選項，一般情況下選擇這個選項即可。
【拾取點】按鈕：單擊該按鈕，系統切換到繪圖窗口中拾取基點。
【選擇對象】按鈕：單擊該按鈕，系統切換到繪圖窗口中拾取創建塊的對象。
【保留】單選按鈕：創建快后保留源對象不變。
【從圖形中刪除】：將選定對象另存為文件后，從當前圖形中刪除他們。
【目標】：用于設置快的保存路徑和塊名。單擊該選項組【文件名和路徑】文本框右邊的按鈕，就可以在打開的對話框中選擇保存路徑。
【實戰】創建外部圖塊

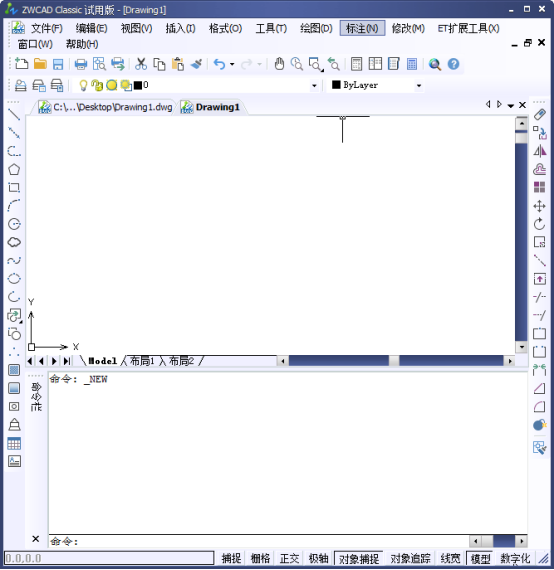

1.我們打開中望CAD

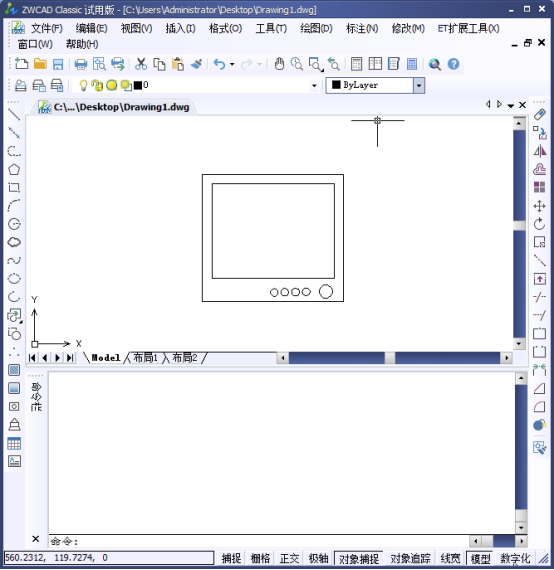

2.打開我們的素材文件，

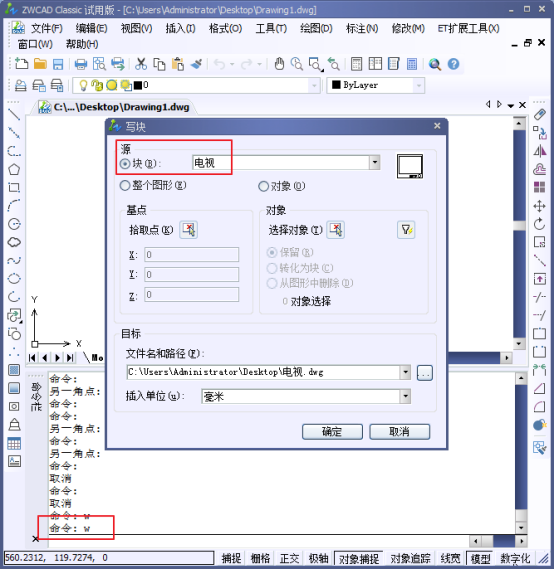

3.輸入【w】，我們中望CAD就自動彈出【寫塊】對話框，在【源】選項區選擇【塊】單選按鈕，然后我們在右側的下拉列表中選擇【電視】圖塊。
4.然后我們在保存路徑，在【目標】選項區域，單擊【文件名和路徑】文本框右側的按鈕，在彈出的對話框中選擇保存路徑，將其保存在桌面上。
5.然后我們就能看到桌面已經存好的文件。
以上。
